產品概述

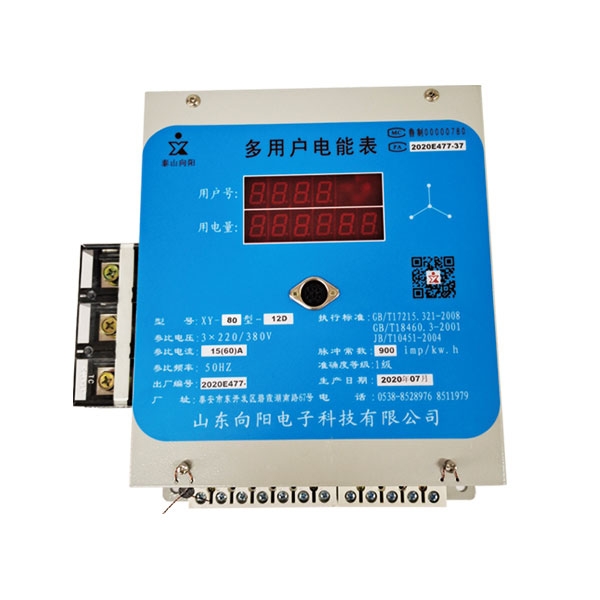

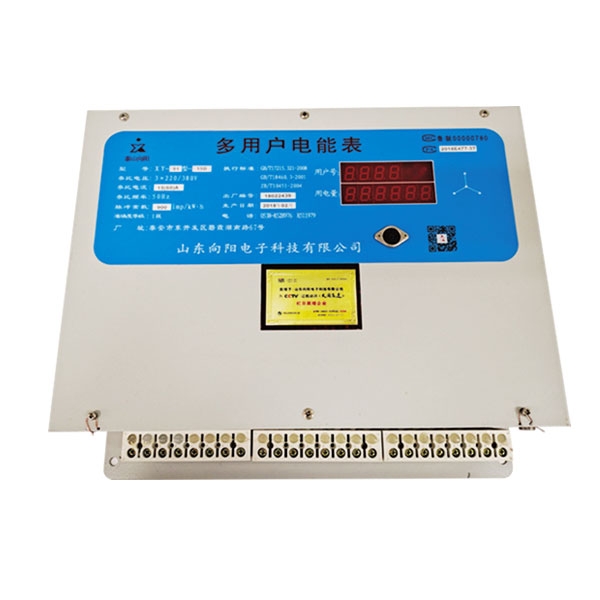

       XY型集中式多用戶電能表是一種全電子式智能化多用戶電能表，廣泛用于工礦企業、城鄉居民小區、學生公寓、農網、舊樓改造。該電能表采用微計算機技術和SMT表面焊接工藝生產的高科技產品。能準確計量正負兩方向的有功電能，且以同一方向累計，有效杜絕了偷、漏電現象，具有防竊電功能。

       XY型多用戶電能表，以單片微控器為核心，采用全模塊化結構，可以同時計量多個用戶的用電狀況，并分別獨立監視每個用戶的用電情況，循環顯示每個用戶的累計用電量或剩余電量。并可實現有線或無線通訊方式等管理。能做到分戶檢測、集中管理，同時具有分戶計量、集中采集、循環顯示、體積小精度高、安全可靠等特點，可同時實現單/三相回路的混合計量及大功率用電計量，能有效杜絕能耗浪費和用電安全事故的發生。

主要性能特點

       ◆ 表殼沖壓成型，具有密封性好，外形美觀，結構緊湊等優點，符合國標GB/TL7215-321-2008；

       ◆ 采用專用接線端子，雙螺栓壓線，連接方便可靠，有效防止端子松動打火；

       ◆ 體積小，功耗低，其功耗僅為同戶數機械表的5%；

       ◆ 通訊方式多樣：485總線網絡、局域網絡，無線網絡、光纖等傳輸方式；

       ◆ 通訊線路采用防雷設計，避免浪涌對回路中設備的損害；

       ◆ 安裝集中、方便，工程費用低；

       ◆ 模塊式結構，便于維修；

       ◆ 采用三個CPU，即通訊交互、計量、顯示均由不同的CPU負責，各司其職，保證通訊時不丟脈沖，計量更準確，通訊響應更迅速。

       ◆ 縱向垂直結構設計，即強弱電垂直分層，中間采用鍍鋅屏蔽板隔離，可避免強電對弱電干擾。

       ◆ 內部電源三相供電，電源缺相，電能表照常工作計量。

主要技術指標

       ◆ 輸入電壓：3×220/380V；

       ◆ 工作電壓范圍：AC160~260V；

       ◆ 標定電流(LB)：1.5(6)A；5(20)A；10(40)A；15(60)A；20(80)A；

       ◆ 精度：1級

       ◆ 每戶自身功耗：≤0.6W；

       ◆ 使用環境：-20℃~55℃。

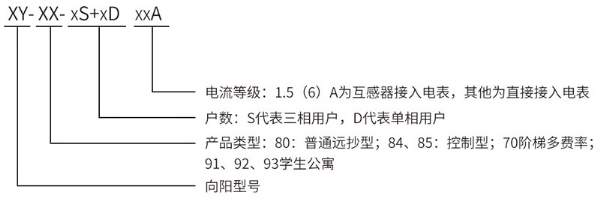

命名規則
